Вращение твердого тела
Опубликовано 04 Июл 2022
Рубрика: Механика | 13 комментариев
Оценить время разгона и торможения маховика, шкива передачи или шпинделя станка, рассчитать осевые моменты инерции твердых тел различных форм относительно разных осей, определить кинетическую энергию, момент и работу внешних сил при равноускоренном вращении...
... тела, вычислить мощность привода можно с помощью предложенной в статье программы в Excel ВРАЩЕНИЕ ТВЕРДОГО ТЕЛА.
Первый закон Ньютона применительно к динамике вращательного движения гласит: если на тело не действуют внешние силы, то оно находится в состоянии покоя или вращается вокруг закрепленной оси с постоянной угловой скоростью. То есть при отсутствии внешних сил, препятствующих движению, раскрученное тело будет равномерно вращаться бесконечно долго без приложения каких-либо дополнительных внешних усилий.
Второй закон Ньютона для вращательного движения звучит так: момент внешних сил равен произведению момента инерции тела относительно оси вращения на угловое ускорение. То есть при приложении к телу постоянного момента внешних сил вращение будет происходить с постоянным угловым ускорением.
Таким образом, вращение твердого тела происходит с поглощением энергии только в период разгона – движения с ускорением.
Аналогом массы при вращении является момент инерции.
T=J*ε – равноускоренное вращательное движение,
где:
- Т — момент внешних сил, Н*м;
- J – момент инерции твердого тела относительно оси вращения, кг*м2;
- ε – угловое ускорение, рад/с2.
Для сравнения:
F=m*a — равноускоренное прямолинейное движение,
где:
- F – сумма внешних сил, Н;
- m – масса твердого тела, кг;
- a – линейное ускорение, м/с2.
Расчет в Excel динамики вращательного движения.
Программа сначала вычисляет момент инерции тела — шара, цилиндра, конуса или кубоида (9 вариантов тел и осей).
Для сплошного цилиндра (без отверстия) следует задать b=0м.
10-ый вариант выбора формы тела – тело любой формы. В этом случае момент инерции необходимо или посчитать предварительно вручную, или получить данные из любой CAD-программы.
Исходные данные вводятся в светло-бирюзовые ячейки.
При выборе варианта формы тела и оси вращения в блоке исходных данных могут отсутствовать наименования и обозначения некоторых параметров, не нужных для этого конкретного расчета. Хотя числовые значения в ячейках напротив прочерков не влияют на расчеты, оставлять их заполненными данными от предыдущих расчетов не стоит во избежание путаницы.

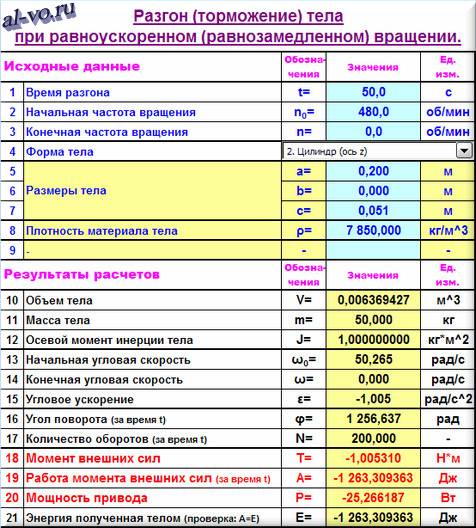

На следующем скриншоте представлен пример решения задачи по определению момента сил трения и потерь мощности при остановке раскрученного стального с плотностью ρ=7850кг/м3 маховика в форме сплошного цилиндра радиусом a=0,2м и высотой c=0,051м. Маховик, раскрученный вокруг оси z до 480об/мин и предоставленный самому себе, остановился через 50с.
Отрицательное значение момента сил трения T=-1,005Н*м означает, что внешние силы в этом примере тормозили вращение, уменьшая угловую скорость.
Мощность привода P=-25,266Вт показывает в данном случае отбор мощности силами трения.
Маховик совершил N=200 оборотов до момента полной остановки.
Алгоритм расчетов.
Объем тела:
V=(4/3)*π*a3 — шар (1)
V=π*(a2-b2)*c — цилиндр (2)
V=(1/3)*π*a2*с — конус (3)
V=a*b*c — кубоид (4)
Масса тела:
m=ρ*V (5)
Осевой момент инерции тела:
J=(2/5)*m*a2 – шар, ось z (6)
J=(½)*m*(a2+b2) – цилиндр, ось z (7)
J=(1/12)*m*(3*(a2+b2)+c2) – цилиндр, ось y (8)
J=Jy+m*(c/2)2 – цилиндр, ось y1 (9)
J=(3/10)*m*a2 – конус, ось z (10)
J=(3/5)*m*(a2/4+c2) – конус, ось y (11)
J=(1/12)*m*(a2+b2) – кубоид, ось z (12)
J=Jz+m*(a/2)2 – кубоид, ось z1 (13)
J=(1/6)*m*(a2*b2+a2*c2+b2*c2)/(a2+b2+c2) – кубоид, ось u (14)
Угловая скорость:
ω0=π*n0/30 – начальная (15)
ω=π*n/30 – конечная (16)
Угловое ускорение:
ε=(ω— ω0)/t (17)
Суммарный угол поворота тела за время t:
φ=ω0*t+ε*t2/2 (18)
Число оборотов совершенных телом за время t:
N=φ/(2*π) (19)
Момент внешних сил:
T=J*ε (20)
Работа момента внешних сил, совершенная за время t:
A=T*φ (21)
Мощность привода:
P=A/t (22)
Кинетическая энергия, полученная телом за время t:
E=J*(ω2— ω02)/2 (23)
Ссылка на скачивание файла с программой ВРАЩЕНИЕ ТВЕРДОГО ТЕЛА: vrashchenie-tverdogo-tela.xlsx (100KB).
