Расчёт диаметра и угла наклона фрезы

Опубликовано 31 Мар 2013
Рубрика: Механика | 11 комментариев



Расчет фрезыПри выполнении канавок в виде лунок, описанная ниже задача изредка возникает перед фрезеровщиками, и решить ее быстро и правильно получается не у многих и не сразу. Так как инженер-конструктор может по-разному задать размеры лунки, то задача распадается на два варианта. Решим их...

...оба при помощи Excel.

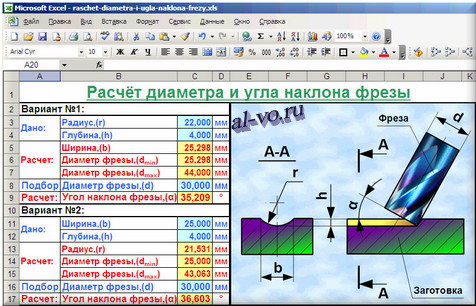

Расчет в Excel диаметра и угла наклона фрезы

Вариант №1.

Итак, конструктор на чертеже детали задал канавку радиусом r=22 мм, глубиной h=4 мм и длиной через всю деталь. Специальной концевой фрезы в наличии нет. Попробуем выполнить лунку стандартной цилиндрической концевой фрезой. Для этого рассчитаем ее диаметр и угол наклона.

Начинаем выполнять расчет в Excel.

1. Радиус канавки r в мм пишем

в ячейку C3: 22,000

2. Глубину канавки h в мм заносим

в ячейку C4: 4,000

3. Ширину лунки b в мм вычисляем

в ячейке C5: =2*(C3^2- (C3-C4)^2)^0,5 =25,298

b=2*(r2— (r-h)2)0,5

4. Минимальный предельно возможный диаметр фрезы dmin в мм принимаем равным ширине лунки b

в ячейке C6: =C5 =25,298

dmin=b

5. Максимальный предельно возможный диаметр фрезы dmax в мм принимаем равным удвоенному значению радиуса лунки r



в ячейке C7: =C3*2=44,000

dmax=2*r

6. В диапазоне рассчитанных минимального и максимального диаметров подбираем фрезу, имеющуюся в наличии, например, диаметром d=30 мм и пишем:

в ячейку C8: 30,000

7. Необходимый угол наклона фрезы α в градусах вычисляем

в ячейке C9: =ASIN (2*C4/(C8- (C8^2-C5^2)^0,5))/ПИ()*180 =35,209˚

α=arcsin (2*h/(d- (d2-b2)0,5))

Вариант №2.

Конструктор на чертеже детали задал канавку шириной b=25 мм и глубиной h=4 мм. Рассчитаем для этого случая диаметр и угол наклона фрезы.

Продолжаем расчет в Excel:

1. Ширину лунки b в мм пишем

в ячейку C11: 25,000

2. Глубину канавки h в мм вводим

в ячейку C12: 4,000

3. Радиус лунки r в мм вычисляем

в ячейке C13: =((C11/2)^2+C12^2)/(2*C12) =21,531

r=((b/2)2+h2)/(2*h)

4. Минимальный лимитирующий диаметр фрезы dmin в мм принимаем, как и в варианте №1, равным ширине лунки b

в ячейке C14: =C11 =25,000

dmin=b

5. Максимальный лимитирующий диаметр фрезы dmax в мм принимаем так же, как и в варианте №1,  равным удвоенному значению радиуса лунки r

в ячейке C15: =2*C13=43,063

dmax=2*r

6. Далее (аналогично варианту№1) в диапазоне рассчитанных минимального и максимального диаметров подбираем фрезу, например, с тем же диаметром d=30 мм и пишем:

в ячейку C16: 30,000

7. Угол наклона фрезы α в градусах вычисляем

в ячейке C17: =ASIN (2*C12/(C16- (C16^2-C11^2)^0,5))/ПИ()*180 =36,603˚

α=arcsin (2*h/(d— (d2-b2)0,5))

Строго говоря, полученная таким способом обработки поверхность не будет круговым цилиндром. В нормальном сечении это – эллиптический цилиндр, поэтому никакого r=22 мм там, конечно, нет, но в ряде практических случаев, при согласовании с конструктором, описанный способ фрезеровки канавок имеет право на жизнь.

Ссылка на скачивание файла: raschet-diametra-i-ugla-naklona-frezy (xls 134 KB).
