Программа «Гнутый профиль» — это сборник выполненных и оформленных в MS Excel линейных программ-расчетов справочных характеристик гнутых профилей из листового проката. Используя эту программу, вы за считанные секунды определите для гнутого профиля...
...площадь сечения, статические моменты, координаты центра тяжести, моменты инерции, моменты сопротивления, радиусы инерции, массу погонного метра, длину развертки с координатами линий гибки.
В составе программы — расчеты гнутых уголков, швеллеров, Z-профилей, С-образных и корытных профилей.
С помощью программы можно определить параметры сечений как равнополочных, так и не равнополочных профилей.
Для стандартизованных гнутых профилей, используя программу, можно определить некоторые параметры, которые вы не найдете в таблицах ГОСТ и ТУ — моменты сопротивления кручению и координаты линий сгибов относительно краев заготовки.
Сравнивая значения по ГОСТ и ТУ с результатами, рассчитанными по программе «Гнутый профиль», вы сможете убедиться в наличии в таблицах стандартов целого ряда критических (и не очень) ошибок и описок.
Пользоваться программой очень просто. Нужно открыть ее в MS Excel, ввести геометрические размеры выбранного профиля и прочитать в таблице ниже рассчитанные автоматически характеристики сечения.

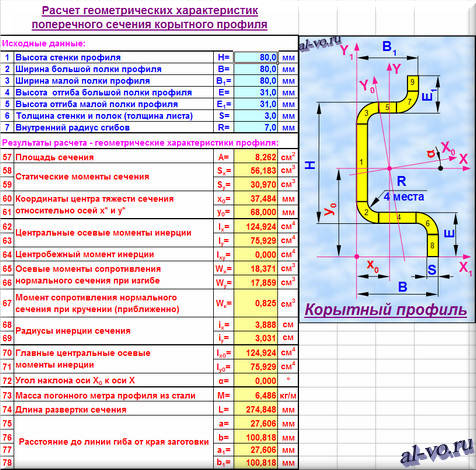

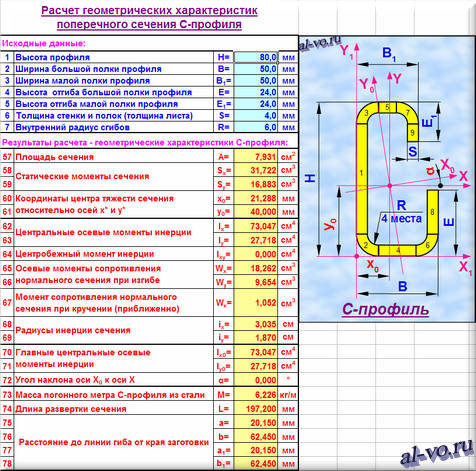

Скриншоты программы:
Представленная программа была создана по заказу двух компаний, занимающихся производством гнутых профилей. Тема узкоспециализированная. Если гнутый профиль – ваша тема, и вам нужны эти расчеты, обращайтесь через страницу «Обратная связь», договоримся!
Возможна доработка программы под ваши задачи, материалы, сечения.
P. S. (27.07.2024)

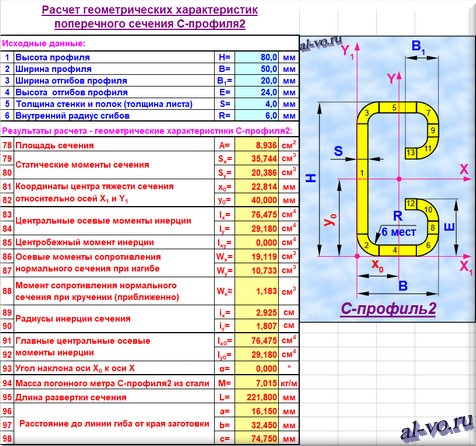

В программу добавлен расчет геометрических характеристик сечения симметричного с-образного профиля с отгибами полок внутрь контурной границы.
Судя по всему программа хорошая!!!!!!!!!!!! Мне такая нужна для проверки того, что гнет Солид (выдает развертку)
Саша...пришлите программу на шару. Я ващ сайт вставил к себе в справочные вот фото
Reply
Здорово!!!!!!!
Спасибо Вам за то что Вы есть!
Reply
Александр, большое спасибо за Вашу очень полезную работу .С наступающим Новым годом, крепкого здоровья, материального благополучия и успехов в творчестве... С уважением Николай.
Reply
Александр, спасибо Вам большое за ваш труд! Очень много полезного и интересного нашла в вашем блоге!!))
Reply
Очень интересный и ПОЛЕЗНЫЙ !!!! блог
Спасибо !!!
Поставлю в закладки.
Тем более , что хочу затеять новый проект.
Reply
Можно ли по программе «Гнутый профиль» рассчитать параметры гнутого по форме полукруга радиусом 32,5 листа (толщина 1,5...3 мм)?
Reply
Нет, нельзя.
Для решения вашей задачи достаточно открыть любой технический справочник конструктора-механика и по паре формул рассчитать параметры.
Reply
Доброго времени суток. Можно ли в этой программе вычислить параметры Z-профиля с загнутыми краями?
Reply
Нет, нельзя.
Но если нужно, то можно посчитать 1, 2 профиля или дописать программу. Пишите через страницу «Обратная связь».
Reply
Добрый день, Александр. Нужно решить задачу. Дано: две трубы круглого и квадратного сечения из материала Ст3сп. Внутренний диаметр круглой трубы 325мм, толщина стенки 10мм. Внутренняя сторона квадратной трубы 325мм толщина стенки 10мм. Длины обеих труб 6 метров. Трубы расположены вертикально и один конец консольно закреплен. Другой конец свободен. На них действует распределенная боковая нагрузка (стойки стеллажа). При какой нагрузке (кг) сложется круглая, а при какой квадратная?
Так же эти трубы уложены на пол. На них лежит груз. При каком весе груза(кг) начнет сминаться круглая, а при каком квадратная труба. Нужно подробное решение с формулами и разъяснением, что откуда берется.
Можете помочь? Не нашел у Вас такой.
Reply
Илья, здравствуйте.
Первая задача — изгиб консольной балки от распределенной нагрузки.
Вторая задача сложнее. Приближенно можно посчитать как сжатие кольца (сопромат).
Reply
Добрый день.
Как я могу получить вашу программу?
Спасибо.
Reply
Здравствуйте, Александр. Ответ отправил на ваш e-mail.
Reply
Как можно получить программу
Reply
Юрий, ответ — в вашем почтовом ящике.
Reply
Добрый день! Просто супер. Я тоже занимаюсь подобным. Только немного уже. Я 25 лет создаю в экселе справочник инженера (механика). Раздаю его бесплатно всем кого интересует. Этот справочник имеет уже 14 книг, в каждой энное количество страниц. Если вы не против можно ли ваши программки вставлять в мои страницы. Конечно с указанием вашего авторства.
Reply
Если вы желаете могу поделиться своим справочником.
Reply
Владимир, здравствуйте!
Я не против.
Reply
