Всё о гнутом швеллере

Опубликовано 07 Июл 2013
Рубрика: Механика | 3 комментария



Гнутый швеллерШвеллер – это один из профилей металлопроката, имеющий в поперечном сечении «П» — образный вид. В отличие от уголка швеллер хорошо воспринимает поперечные нагрузки, то есть хорошо «работает» на изгиб. Именно это качество и технологичность изготовления и...

...обусловили высочайшую популярность этому профилю.

Швеллеры изготавливают из пластмасс, цветных металлов и сплавов, но, безусловно, основным материалом является сталь. Основная масса швеллеров производится на сортовых станах методом горячей прокатки — горячекатаные швеллеры. Швеллеры, изготовленные из стальной «холодной» полосы на специальных профилегибочных станах, называются холодногнутыми или чаще просто – гнутыми. На машиностроительных заводах и заводах металлоконструкций гнутые швеллеры часто изготавливают «V» — образной гибкой на листогибах (листогибочных прессах) из прямоугольных листовых заготовок, вырубленных на гильотинных ножницах или вырезанных на газорежущих или плазморежущих машинах. Хотя по характеристикам гнутый швеллер и уступает прокатному, распространенность он имеет не меньшую.

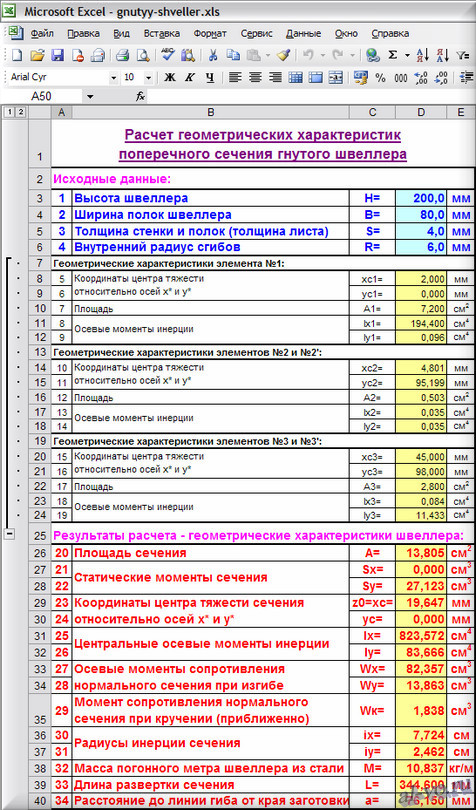

В этой статье представлена программа в MS Excel расчета геометрических характеристик поперечного сечения гнутого равнополочного швеллера.

Гнутый швеллер любых произвольных размеров, в том числе отличных от размеров по ГОСТ 8278-75, может быть без труда рассчитан в этой программе.

Расчет в Excel можно заменить расчетом в программе Calc из свободно распространяемого пакета Open Office.

Исходные данные записываем в ячейки со светло-бирюзовой заливкой. Результаты расчетов считываем в ячейках со светло-желтой заливкой.

Чертеж поперечного сечения гнутого швеллера

Как видно из рисунка – исходных данных всего четыре.

Заполняем ячейки исходными данными:

1. Высоту швеллера H в миллиметрах заносим

в ячейку D3200

2. Ширину полок швеллера В в миллиметрах пишем

 в ячейку D480

3. Толщину стенки и  полок S в миллиметрах пишем

 в ячейку D54

4. Внутренний радиус сгибов R в миллиметрах записываем

 в ячейку D66

Всё, далее весь расчет Excel выполнит без нашего участия и выдаст все геометрические характеристики заданного сечения.

Тем, кому нужен результат и не интересны формулы, рекомендую сразу перейти к концу статьи – там ссылка на скачивание программы. Для тех, кто желает сам увидеть и разобраться, как это все рассчитывается, ниже представлено подробное описание.

Расчет геометрических характеристик поперечного сечения гнутого швеллера

Сначала проведем расчет характеристик элементов сечения – прямоугольников №1, №3, №3’ и кольцевых сегментов в углах сгибов №2 и №2’. Эти данные являются вспомогательными для расчетов сечения в целом.

Геометрические характеристики элемента №1 рассчитываются по формулам:

5., 6. Координаты центра тяжести относительно осей x* и y* xc1 и yc1 в миллиметрах рассчитываем

в ячейке D8=D5/2=2,000     xc1=S/2

и в ячейке D90,000     yc1=0

7. Площадь A1 в квадратных сантиметрах рассчитываем

в ячейке D10=D5/10*(D3/10-2*D5/10-2*D6/10)=7,200     A1=S*(H-2*S-2*R)

8., 9. Осевые моменты инерции Ix1 и Iy1 в сантиметрах в четвертой степени считаем

в ячейке D11=D10*(D3/10-2*D5/10-2*D6/10)^2/12=194,400     Ix1=A1*(H-2*S-2*R)^2/12

и в ячейке D12=D10*(D5/10)^2/12=0,096     Iy1=A1*S^2/12

Геометрические характеристики элементов №2 и №2’ рассчитываются по формулам:

10., 11. Координаты центра тяжести относительно осей x* и y* xc2, xc2’ и yc2, yc2’ в миллиметрах рассчитываем

в ячейке D14=D5+D6- (4*2^0,5*(3*D6^2+3*D6*D5+D5^2)/(6*ПИ()*D6 +3*ПИ()*D5))/2^0.5=4.801     xc2=xc2’=S+R— (4*2^0.5*(6*R^2+3 *R*S+S^2)/(6*3.14*R+3*3.14*S))/2^0.5

и в ячейке D15=D3/2-D14=95,199     yc2=-yc2’=H/2-xc2

12. Площади A2 и A2’ в квадратных сантиметрах рассчитываем

в ячейке D16=ПИ()*D5/10*(2*D6/10+D5/10)/4=0,503     A2=A2’=3.14*S*(2*R+S)/4



13., 14. Осевые моменты инерции Ix2, Ix2’ и Iy2, Iy2’ в сантиметрах в четвертой степени считаем

в ячейке D17: =ПИ()*((D6/10+D5/10)^4- (D6/10)^4)/16-D16*(4*2^0,5 *(3*(D6/10)^2+3*D6/10*D5/10+(D5/10)^2)/(6*ПИ()*D6/10+3*ПИ()*D5/ 10))^2/2=0,035     Ix2=Ix2’=3,14*((R+S)^4-R^4)/16-A2*(4*2^0,5 *(3*R^2+3*R*S+S^2)/(6*ПИ()*R+3*ПИ()*S))^2/2

и в ячейке D18=D17=0,035     Iy2=Iy2’=Ix2

Геометрические характеристики элементов №3 и №3’ рассчитываются по формулам:

15., 16. Координаты центра тяжести относительно осей x* и y* xc3, xc3’ и yc3, yc3’ в миллиметрах рассчитываем

в ячейке D20=(D5+D6+D4)/2=45,000     xc3=xc3’=(S+R+B)/2

и в ячейке D21=(D3-D5)/2=98,000     yc3=-yc3’=(H-S)/2

17. Площади A3 и A3’ в квадратных сантиметрах рассчитываем

в ячейке D22=D5/10*(D4/10-D6/10-D5/10)=2,800     A3=A3’=S*(B-R-S)

18., 19. Осевые моменты инерции Ix3, Ix3’ и Iy3, Iy3’ в сантиметрах в четвертой степени считаем

в ячейке D23=D22*(D5/10)^2/12=0,037    Ix3=Ix3’=A3*S^2/12

и в ячейке D24=D22*(D4/10-D6/10-D5/10)^2/12=11,433     Iy3=Iy3’=A3*(B-R-S)^2/12

Выполнив предварительные вспомогательные расчеты характеристик элементов сечения гнутого швеллера, приступаем к основным расчетам сечения целиком.

Расчет в Excel выполняется по формулам:

20. Площадь сечения A в квадратных сантиметрах рассчитываем

в ячейке D26=D10+2*D16+2*D22=13,805     A=A1+2*A2+2*A3

21., 22. Статические моменты инерции Sx и Sy в сантиметрах в третьей степени считаем

в ячейке D270,000     Sx=0

и в ячейке  D28=D8/10*D10+2*D14/10*D16+2*D20/10*D22=27,123     Sy=xc1*A1+2*xc2*A2+2*xc3*A3

23., 24. Координаты центра тяжести сечения относительно осей x* и y* xc и yc в миллиметрах рассчитываем

в ячейке D29=D28/D26*10=19,647     xc=Sy/A

и в ячейке D300,000     yc=0

25., 26. Центральные осевые моменты инерции Ix и Iy в сантиметрах в четвертой степени считаем

в ячейке D31=D11+2*(D17+(D15/10)^2*D16+D23+(D21/10)^2 *D22)=823,572     Ix=Ix1+2*(Ix2+yc2^2*A2+Ix3yc3^2*A3)

и в ячейке D32=D12+(D8/10-D29/10)^2*D10+2*(D18+(D14/10-D29/10)^2*D16+D24+(D20/10-D29/10)^2*D22)=83,666     Iy=Iy1+(xc1-xc)^2*A1+2*(Iy2+(xc2-xc)^2*A2+Iy3+(xc3-xc)^2*A3)

27., 28. Осевые моменты сопротивления нормального сечения при изгибе Wx и Wy в кубических сантиметрах считаем

в ячейке D33=2*D31/(D3/10)=82,357     Wx=2*Ix/H

и в ячейке D34=D32/(D4/10-D29/10)=13,863     Wy=Iy/(B-xc)

29. Момент сопротивления нормального сечения при кручении (приближенно) в кубических сантиметрах рассчитываем

в ячейке D35=(D5/10)^2*(D39/10)/3=1,838     =S^2*L/3

30., 31. Радиусы инерции сечения ix и iy в сантиметрах считаем

в ячейке D36=(D31/D26)^0,5=7,724     ix=(Ix/A)^0,5

и в ячейке D37=(D32/D26)^0,5=2,462     iy=(Iy/A)^0,5

32. Масса погонного метра швеллера из стали M в килограммах рассчитываем

в ячейке D38=0,785*D26=10,837     M=0,785*A

33. Длина развертки сечения L в миллиметрах считаем

в ячейке D39=2*(D4-D5-D6)+D3-2*(D5+D6)+ПИ()*(D5/LN (1+ D5/D6))=344,600     L=2*(B-R-S)+H-2*(R+S)+3,14*(S/ln (1+S/R))

34. Расстояние до линии сгиба от края заготовки a в миллиметрах считаем

в ячейке D40=D4-D6-D5+ПИ()/4*(D5/LN (1+D5/ D6))=76,150     a=H-R-S+3,14/4*(S/ln (1+S/R))

На этом расчет в Excel характеристик гнутого швеллера завершен.

Выборочное тестирование результатов расчетов показало полное соответствие со значениями из ГОСТа. Отклонения не превысили 0,05%, то есть не превысили погрешности округления.

Очень близки затронутой теме статьи «Расчет усилия листогиба» и «Расчет длины развертки» - рекомендую посмотреть!

Уважаемые читатели, для получения анонсов статей моего блога можно оформить подписку. Окно с кнопкой для подписки находится вверху страницы.

Жду ваших комментариев!

Ссылка на скачивание файла: gnutyy-shveller  (xls 37,5KB).
